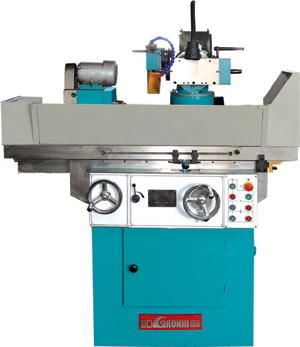

工具磨床系列 |
|
一、機床的主要技術參數
1、基本尺寸：
|
工作臺上最大工件回轉直徑 |
φ250mm |
|
前后頂尖距 |
630mm |
|
后頂尖與萬能夾頭頂尖距 |
480mm |
|
后頂尖與頭架頂尖距 |
480mm |
2、加工范圍：
|
磨削工件直徑 |
外圓工件 |
φ5~φ50 |
|
內圓工件 |
φ10~φ50 |
|
刀具 |
φ250 |
|
磨削工件最大長度 |
外圓工件 |
300mm |
|
內圓工件 |
80mm |
|
刀具 |
400mm |
3、工作臺部分：
|
工作臺臺面（長x寬） |
900x135mm |
|
工作臺最大回轉角度 |
30° |
|
工作臺縱向移動量 |
400mm |
|
工作臺液壓移動速度 |
0.1~6m/min |
4、磨頭部分：
|
磨頭在水平面內回轉角度 |
360° |
|
磨頭在垂直面內回轉角度 |
±15° |
|
磨頭最大垂直移動量 |
210mm |
|
磨頭最大橫向移動量 |
210mm |
|
手輪每轉磨頭橫向移動量 粗/細 |
4mm/1mm |
|
手輪每格磨頭橫向移動量 粗/細 |
0.02mm/0.005mm |
|
手輪每轉磨頭垂直進給量 |
2mm |
|
手輪每格磨頭垂直進給量 |
0.01mm |
|
磨頭主軸末端錐度 |
1 : 5 |
|
主軸電機 |
功率 |
1.1kw |
|
轉速 |
2800rpm |
|
主軸轉速 |
3000rpm/5600rpm |
|
砂輪規格
（長x寬x內徑） |
平形1 |
200x25x32 |
|
平形2 |
150x13x32 |
|
碗形 |
125x32x32 |
|
內圓磨頭轉速 |
12500rpm |
|
內圓磨頭用砂輪
（外徑x寬度x內徑） |
25x20x6 |
5、頭架
|
頭架電機 |
功率 |
0.25kw |
|
轉速 |
1400rpm |
|
頭架主軸錐孔 |
莫氏3號 |
|
頭架主軸轉速 |
70、100、140、195、275、385 |
6、液壓系統
|
主油路壓力 |
1Mpa~1.3Mpa |
|
潤滑壓力 |
0.3Mpa~0.5Mpa |
7、其它
|
油泵電機 |
功率 |
0.55kw |
|
轉速 |
1400rpm |
|
水泵電機 |
功率 |
0.12kw |
|
轉速 |
2880rpm |
|
吸塵泵電機
(特殊定貨) |
功率 |
0.75kw |
|
轉速 |
2880rpm |
|
機床總容量 |
2.87kw |
|
機床重量 |
凈重 |
1150kg |
|
毛重 |
1450kg |
|
機床外形尺寸(長x寬x高) |
1350x1340x1300(mm) |
|
|
