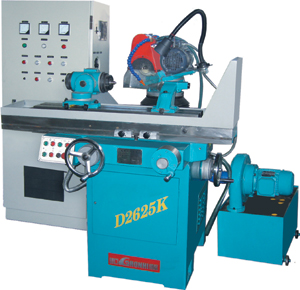

二．機床的主要規格與參數
1、基本尺寸
①磨削工件最大直徑………………………………………250
②前后頂尖距………………………………………………650
③后頂尖與萬能夾頭頂尖距………………………………480
2、工作臺部分：
①工作臺臺面（長×寬）…………………………………940×135
②縱向行程：………………………………………………400
③橫向行程：………………………………………………230
④工作臺最大回轉角度……………………………………±45°
⑤刻度盤轉一周工作臺橫向移動量………………………3
⑥刻度盤轉一格工作臺橫向移動量………………………0.02
3、磨頭部分：
①磨頭的最大垂直移動量…………………………………230
②主軸未端錐度……………………………………………1：5
③砂輪最大直徑……………………………………………150
④砂輪裝夾部分厚度………………………………………12
⑤刻度環轉一周磨頭垂直移動量…………………………2.
⑥刻度環轉一格磨頭垂直移動量…………………………0.01
⑦磨輪轉速（無級調速）…………………………………0～3300rpm
⑧磨頭在水平面內的回轉角度……………………………±300
⑨磨頭在垂直面內的回轉角度……………………………±150
4、萬能夾頭錐孔……………………………………………7：24、莫氏5號
5、其它：
①主傳動變頻電動機：
型號…………………………………………………………3～YP-50-11-2
功率…………………………………………………………1.1Kw
轉速(無級調速)……………………………………………0～3300rpm
②電解液泵電動機：
型號…………………………………………………………AOB-50
功率…………………………………………………………0.12Kw
轉速…………………………………………………………2800rpm
③吸塵泵電動機：
型號…………………………………………………………Y801-2
功率…………………………………………………………0.75Kw
轉速…………………………………………………………2825rpm
④機床的輪廓尺寸(長×寬×高)…………………………1350×1270×1250
⑤機床的重量：
凈重…………………………………………………………1000Kg
毛重…………………………………………………………1300Kg
|
